LED驱动芯片的作用是这样子的

2021-04-16 14:18

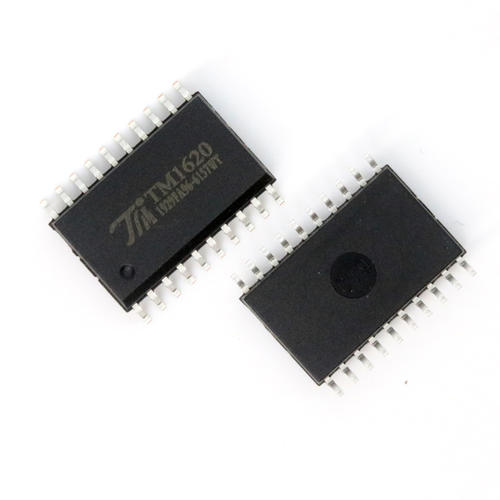

  有很多IC可以在LED显示屏背后的PCB板上看到,这些LED显示屏驱动IC会有什么影响和作用?

  显示屏的驱动IC的作用是接收内部生产时间PWM的协议以显示数据(从源接收视频卡或处理器信息)。

  电流输出亮度级刷新及其他相关PMW电流可点亮LED,显示驱动IC、逻辑IC及显示周边辅助IC共同作用于LED显示,并决定其当前显示状态。

  发光二极管驱动芯片类别:通用和专用。

  普通芯片本身并不专门为LED设计,而是一些逻辑芯片在LED显示部分具有逻辑功能。

  特殊类型芯片是针对LED发光特性设计的一种特殊LED显示驱动芯片。发光二极管有电流特性,也就是说,在饱和导通的前提下,亮度会随电流而改变,而不是靠调整两端的电压而改变。所以,提供恒定电流是专用芯片的一个特点。恒电流可以保证LED驱动的稳定性,消除闪烁,是实现高质量显示的前提。有些专用芯片在不同行业的要求下,还增加了一些特殊功能,如具有LED误差检测和电流增益控制的电流校正功能。

  推动IC开发。

  年代,LED显示应用以单色为主,采用恒压驱动IC。一九九七年,中国第一代LED显示器专用驱动芯片IC9701,其灰阶范围从十六至八十九2,达到预期效果。后来,LED恒流驱动的发光特性成为全彩LED显示器驱动的选择,取代了16通道8通道驱动的高集成度LED驱动。

  驱动器的工作性能。

  刷新率和灰度表达率是影响LED显示性能的两个重要指标。这些都要求LED显示驱动芯片的通道间电流具有很高的一致性,高速的通讯接口速率,响应速度恒定。刷新率、灰阶、利用率之间的关系在过去已经发生了变化,通过牺牲一项来确保一项或两项指标更好地发挥作用。所以,很多LED显示屏在实际操作中很难做到两点,或者是刷新不足,高速摄影设备容易拍摄到黑线,或者是灰度不足,颜色明暗不一致。当科技进步带动IC研发水平的提高时,这些问题已经可以解决。低亮高灰分被认为是衡量LED彩色显示器性能的一个重要指标,以保证使用者长时间的眼睛舒适。

  推动IC发展趋势

  一是节约能源

  显示屏永远追求绿色节能,并以此作为判断驱动IC性能的重要标准。通过优化算法和IC设计,降低工作电压和工作电流,实现驱动IC的节能,包括降低拐点电压恒流;

  二,高度整合。

  由于LED显示屏像素间距急剧减小,所装封装器件呈指数级增长,大大提高了组件的密度。以P1.9LED为例,15扫160*180,90个模块需要恒流驱动的IC45行管,2138个。由于可使用的设备太多,使得PCB布线空间非常拥挤,从而增加了电路设计的难度。而零件布置过于繁琐,容易造成焊接不良等问题,还会降低模块的可靠性。随着驱动芯片数量的减少,PCB的布局面积也随之增大,因此驱动芯片的应用需求必然会被推向高度集成的技术路线图。

  使用者评论

  老秋

  公司产品型号:VINTEK元泰,VK16K33驱动芯片类型:LED驱动。

  缝线数目:28封装形式:SOP28生产年份:全新年份。

  概览。

  是一个内存映射和LED多功能控制驱动芯片。这种芯片支持较大128点的显示模式(16SEGs×8COMs)和较大13×3键矩阵扫描电路。软件配置特性使VK16K33适合多种LED应用,包括LED模块和显示子系统。通过双向I2C接口,VK16K33可以与大多数单片机通信。

  功能性特征

  工作电压:4.5伏至5.5伏。

  二是内部RC振荡器。

  三、I2C总线接口

  ×8位RAM用来储存显示数据。

  较大的显示模式是16×8:16的SEGs和8的COMs。

  六、读/写地址自动增加。

  最多可扫描13×3键矩阵功能。

  阶调光电子通道。

  封装类型:20/24/28-SOP。

  该系列IC具有低功耗、高抗杂讯能力和高系统ESD防护能力;VK16K33集成了LED驱动和按键扫描功能,可以将控制面板所需的功能集成到一起,从而减少了主MCU的负担,减少了所需的I/O数量。使用I2C接口更能降低控制面板与主板间的材料成本,从而降低产品的整体成本。

  具有28SOP,24SOP,20SOP三种封装,分别对应三个较大的显示器点数;16x8LED,13x3按键,12x8LED,10x3按键,8x8LED,8x3按键。内置显示存储器和RC振荡电路;工作电压:4.5V~5.5V;VK16K33支持两种工作方式:中断信号和轮询。可以选择地向MCU提供按键中断信号,MCU可以不需要一直检查按键状态。


  与系统控制芯片之间的传输只需要2条信号线,通过VK16K33检测按键输入,减少了主版MCUI/O数量,并简化了主版和面板的布局线,从而降低了产品的总体成本。适用于高档家用电器、影音设备、仪器仪表、汽车配件等LED显示屏/面板的控制和驱动。

  。
