灯具如何选择LED驱动芯片

2021-03-31 14:21

  伴随着技术的发展,灯具在市场上有了可观的发展空间,绿色环保节能的灯具得到了广大消费者的认可,以其本身寿命长,节能等优点被许多家庭所采用,无论什么类型的灯具都是少不了驱动芯片的,选择优质的驱动芯片自然很重要,该怎么选,您认为呢?


  驱动芯片的额定输入电压范围为:直流8~40V,以适应广泛应用的需要。耐压最好的是大于45V。在交流12V或24V电压条件下,简单桥式整流器的输出电压将随电网电压而波动,尤其是在电压偏高时,直流输出电压也将偏高。若驱动IC没有较宽的输入电压范围,就容易在电网电压升高时击穿,导致LED光源烧毁。

  驱动芯片的额定输出电流的额定值为1.2~1.5A。对于用于照明的LED光源来说,1W功率的LED光源有350mA的工作电流,3W功率的LED光源有700mA的工作电流。大功率LED光源对电流的要求较高,所以选择LED照明灯具的驱动IC必须具有足够的电流输出,设计产品时还必须使驱动IC工作在70~90%的最优工作区内。在狭小空间内,采用全负荷输出电流驱动IC散热不良,易造成灯具疲劳和早期失效。

  驱动芯片的输出电流必须保持恒定,以便LED能够稳定地发光且不闪烁。同一批次的驱动芯片在相同的条件下使用,其输出电流的大小应尽可能一致,即分散度尽可能小,以便在大规模自动化生产线上生产时能保证高效、有序。如果驱动芯片的输出电流具有一定的离散性,则必须在出厂或投入生产线前进行分档选择,调整PCB板电流设定电阻的阻值大小,使所生产的LED灯具恒流驱动板与同类LED光源的发光亮度一致,以保证最终产品的一致性。

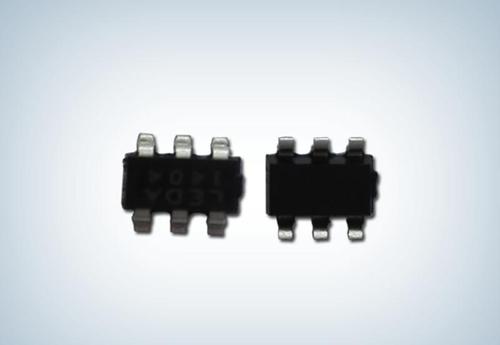

  4.驱动芯片的封装应该有利于驱动芯片管芯的快速散热,例如直接将裸片固定在铜片上,并且有一针直接延伸到封装外部,以便于直接在PCB板的铜箔上直接导热。若长时间通过类似于4X4mm的芯片,电流为300~1,000mA,必然会产生电能消耗和发热,因此芯片本身的物理散热结构也很重要。

  5.驱动芯片抗EMI、噪音和高压的性能也与整个LED灯具产品能否顺利通过CE、UL等认证有关,因此在驱动芯片设计中要选择先进的拓朴结构和高压生产工艺。

  驱动芯片本身的功耗要求小于0.5W,开关工作频率要求大于120Hz,以免工频干扰引起可见闪烁。

  总之,无论是筒灯还是照明灯具都离不开驱动芯片。
